1、概述

     损管监控系统是为保障舰艇的生命力而设置的。当发生舱室浸水、失火等造成对舰艇和人员的损害和有关被监测的重要设备发生故障时能发出声光报警及图形显示并进行历史记录,还能对艇上被监测设备的运行情况进行监视,供指挥人员提出决策方案,发生火警时,可遥控或就近实施CO2灭火剂施放操作,确保全舰的安全。

2、主要功能

    本装置采用微机主从网络CAN总线方式,环形布置,各传感器送来的信号经各数据采集模块送至总线上,火警信息经 CAN/RS485通讯模块送到总线上,经微机接收并处理后,再将处理过的信息在液晶显示器上显示、打印机记录,并同时发给各灯光信号驱动板及各延伸报警器内的驱动模块,进行显示和报警。

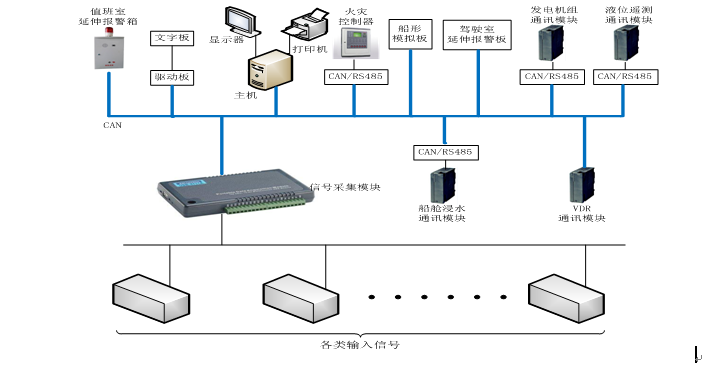

系统原理图

3、使用环境条件

A、环境温度:-10~+55℃,机舱环境温度0~+45℃;

B、相对湿度:<95%,有凝露;

C、横摇横倾:±225°/±15°;

D、纵摇纵倾:±7.5°/±5°;

E、有盐雾、油雾、霉菌及正常航行所产生的振动。
