1、概述

辅助设备监测控制系统能对全船火灾进行集中监测,对消防泵、排水泵集中控制及运行指示;对柴油发电机组的温度、压力等参数进行监视及报警,对机组的电压、电流、功率等电气参数进行显示;坞内工作照明遥控操作,航行信号灯控制及状态显示,雾航汽笛遥控操作,通用报警控制,风油遥切,轮机员呼叫;具备全船广播遥控,电话通信功能。通过控制台设有的彩色液晶显示器、打印机及声光报警手段,实施日常和突发事件的消防、辅助设备监测和控制工作。

2、主要功能

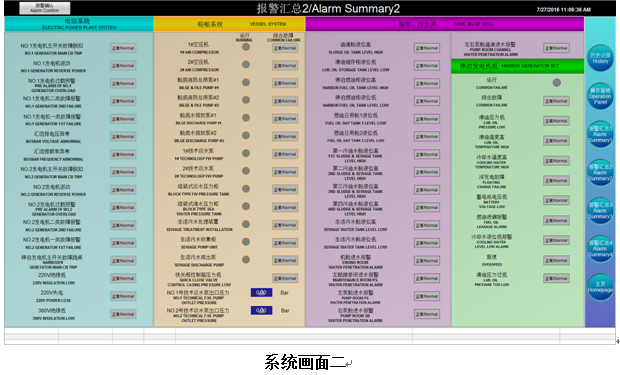

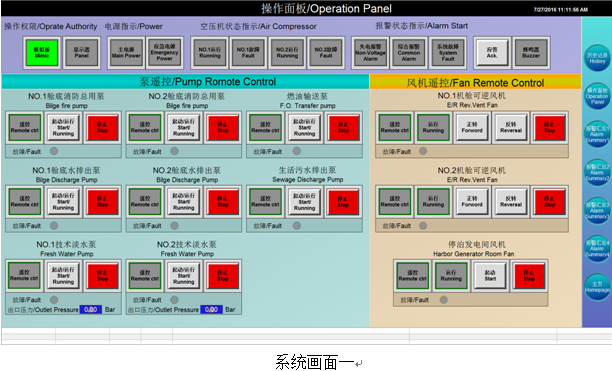

本系统监控将近200个测量点,由工业一体机显示各监测数据状态。工业一体机安装于辅助监控台内,台内还含有电气系统安装底板,可进行测量数据的A/D转换,也可与其他设备进行通讯,并通过PLC监控模块进行数据处理后,显示相应数值和触发报警状态。其中控制台内还配备UPS不间断电源和打印机,前者可在外部停止供电时,保证设备还能进行正常工作;后者可对监控点数据及报警状态进行存储、查询后实现打印功能。

3、使用环境条件

A、环境温度:-10~+55℃,机舱环境温度0~+45℃;

B、相对湿度:<95%,有凝露;

C、横摇横倾:±225°/±15°;

D、纵摇纵倾:±7.5°/±5°;

E、有盐雾、油雾、霉菌及正常航行所产生的振动。
